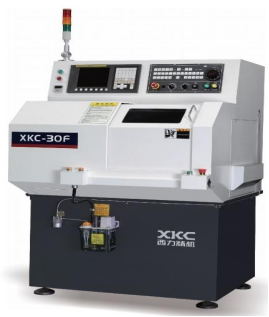

20F/30F/201F/301F
系列小型精密數控排刀車床
高 精 度 主 軸 ：
機床主軸軸承采用日本NSK超高精密角接觸球軸承，保證主軸的高剛性和持久的精度保持，主軸跳動<2μm。
高 效 率 加 工 ：
機床主軸最高轉速6000轉/分鐘，X 、Z 軸快移速度可達20米/分鐘?？梢耘渲米詣铀土蠙C(jī)，實現高速、高效自動化加工。
高 精 度 進 給：
進給各軸全伺服驅動，采用日本NSK、THK高精度滾珠絲杠，保證加工精度及長時間的精度保持，進給各軸重復定位精度<±1μm。
排 刀 式 刀 架：
新穎的排刀式刀架使重復換刀誤差為最小，換刀高速準確，能夠大幅度節省加工時間。
項目ITEM | 20F/30F | 201F/301F | |
加工能力 Capacity | 床身上最大回轉直徑 Swing over bed | φ240mm | φ240mm |
刀板底座上回轉直徑 Swing over cross slide | φ120mm | φ120mm | |
最大加工直徑 Max. machining diameter | φ100mm | φ100mm | |
最大加工長度 Max. machining length | 100mm | 100mm | |
主軸 Spindle | 回轉速度 Spindle speed | Max.6000r/min | Max.6000r/min |
主軸通孔直徑 Through holediameter | 20F φ20mm 30F φ30mm | 201F φ20mm 301F φ30mm | |
回轉速度變換 Number of spindle speed ranges | 無級 Stepless | 無級 Stepless | |
彈簧夾頭柄徑 Spring collet shank | 20F φ26mm 30F φ36mm | 201F φ26mm 301F φ36mm | |
進給 Axes | 導軌形式 Guideway construction | 直線導軌 Linear rail | 硬軌 Hard rail |
X軸快移速度 X-axis rapid traverse | 20m/min | 15m/min | |
Z軸快移速度 Z-axis rapid traverse | 20m/min | 15m/min | |
移動量 Travelof tool slide | X軸移動量mm X-axis travel | 200/250/300(選配) 200/250/300(Optiinal) | 250 |
Z軸移動量mm Z-axis travel | 180/220 | 180 | |
電機 Motor | 主軸電機 F Spindle drive motor FA/FC | 3.7kW 3.7/5.5kW | 3.7kW 3.7/5.5kW |
進給電機 Feed motor | 0.75KW(FANUC) 1KW(SYNTEC) | 0.75KW(FANUC) 1KW(SYNTEC) | |
其它 Others | 總電氣容量 Requiredelectric power | 6kVA | 6kVA |
機床尺寸(長×寬×高) Floor Space | 1240×1360×1580mm | 1240×1360×1580mm | |
主軸中心高度 Height from floor to spindle center | 985mm | 985mm | |
機床重量 Mass of machine | 約1100KG About 1100KG | 約1100KG About 1100KG | |
