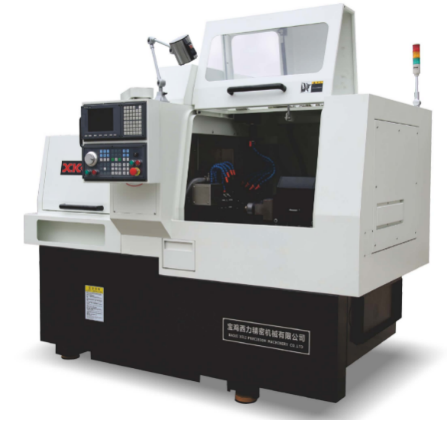

T2OB/T32B
系列雙主軸精密縱切數控車床
★T20B/T32B系列雙主軸精密縱切數控車主軸、背軸采用雙通道系統控制，可實現雙軸同時加工。刀架采用橫排刀式排布結構，獨特的高剛性設計，可實現強力加工。該系列機床一次送料長度可達320mm,可實現零件全長度的一次送料加工。

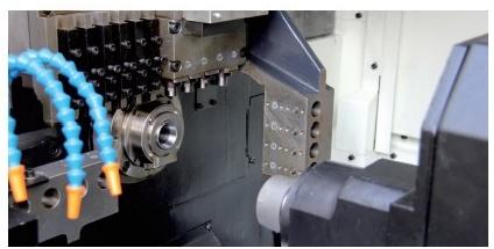

★該系列車床標配高速精密同步回轉導套，主軸端面孔系刀具，工件側面鉆孔、攻絲、銑扁加工動力刀具功能，背軸端面孔系刀具。選配主軸端面深孔鉆功能，主軸端面鉆孔、攻絲、銑槽、偏心孔加工功能的動力刀具功能，背軸端面鉆孔、攻絲、銑槽、偏心孔加工功能的動力刀具功能，用戶可根據需要靈活定制多種刀具功能組合。
★標配自動接料裝置，可選配長件接料、皮帶機零件傳輸功能，實現自動連續加工高精度、多批量、外形復雜的軸類零件的精密復合加工。
機床規格參數
項目ITEM | T20B | T32B | |||||
加工能力 Capacity | 最大夾持棒料 Max spindle hole diameter | φ3-φ20mm | Φ8-φ32mm | ||||
一次送料最大加工長度 A Max processing length | 旋轉導套Rotation guide bushing | 245mm | 320mm | ||||
無導套No guide bushing | 45mm | 70mm | |||||
主軸最大鉆孔直徑 Max spindle drilling diameter | φ10mm | φ12mm | |||||
主軸最大攻絲直徑 Max spindle tapping diameter | M8 | M10 | |||||
背軸最大夾持直徑 Max sub spindle clamp diameter | φ20mm | Φ32mm | |||||
背軸最大鉆孔直徑 Max sub spindle drilling diameter | Φ10mm | Φ12mm | |||||
背軸最大攻絲直徑 Maxsub spindle tapping diameter | M8 | M10 | |||||
動力頭最大鉆孔直徑 Max power tool drilling diameter | Φ6mm | Φ8mm | |||||
動力頭最大攻絲直徑 Max power tapping diameter | M5 | M6 | |||||
動力頭最大槽銑刀直徑 Max power tool millinggroove diameter | Φ40mm | Φ45mm | |||||
主軸 Spindle | 中心高度 Center height | 1025mm | 1030mm | ||||
主軸通孔直徑 Max Spindle through hole diameter | φ23mm | Φ36mm | |||||
背軸通孔直徑 Max Sub spindle through hole diameter | φ23mm | Φ33mm | |||||
主、背軸最高轉速 Max spindleand sub spindle speed | 6000r/min | 6000r/min | |||||
主、背軸功率 Max spindle and sub spindle power | 3 KW | 4.4 KW | |||||
刀具配置 Tool specs |
刀具數量 Number of tool | 標配Standard:18把 選配端面動力頭Optional facing power tool:21把units(不含not contain Y2軸axis) | 標配Standard:19把 選配端面動力頭Optional facing power tool: 21把units(不含not contain Y2軸axis) | ||||
選配Optional Y2軸axis22把units (不含端面動力頭not contain power tool) | 選配Optional Y2軸axis23把units (不含端面動力頭not contain power tool） | ||||||
車削刀具 Turning tool | 6*φ12*150mm | 6*φ16*150mm | |||||
端面鉆孔刀具 Facing tool | 4*ER16 | 5*ER16 | |||||
側向動力刀具 Side power tool | 4*ER16 | 3*ER16+1*ER20 | |||||
背軸端面鉆孔刀具Sub spindle faceing drilling tool | 4*ER16 | 4*ER20 | |||||
端面動力刀具(選配) Faceing power tool (optional) | 3*ER16(動力power) +4*ER16(端面孔face hole) | 3*ER16(動力power) +4*ER20(端面孔face hole) | |||||
Y2軸動力刀具(選配) Y2 axis power tool (optional) | 4*ER16(動力power) +4*ER16(端面孔face hol) | 4*ER16(動力power) +4*ER16(端面孔face hole) | |||||
動力刀具最高轉速 Max speed of power tool | 5500rpm | 5500rpm | |||||
動力頭電機功率 Motor power of power tool | 0.75Kw | 0.75Kw | |||||
行程 / 進給 Travel / Axes
|
控制軸數 Numberof axis | 標配 X1、Y1、Z1、X2、Z2 Standard | 5軸axis | 5軸axis | |||
選配Optional X1、Y1、Z1、X2、Y2、Z2 Y2軸axis | 6軸axis | 6軸axis | |||||
快移速度 Rapid move speed | X1軸axis、YI軸axis、Z1軸axis、 X2軸axis、Z2軸axis、Y2軸axis | 15m/min 18m/min | 15m/min 18m/min | ||||
電機功率 Motor power (X1、Y1、Z1、X2、Y2、Z2) | 0.75KW | 0.75KW | |||||
其它 Others | 機床尺寸(長×寬×高) Floor Space | 2100*1185*1781mm | 2260*1490*1860mm | ||||
機床重量 Mass of machine | 約 3050kg about 3050kg | 約 3150kg about 3150kg | |||||
