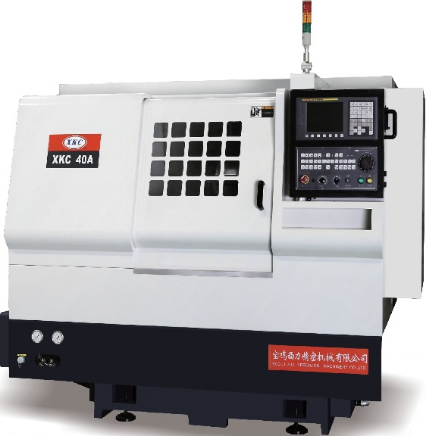

40A
系列斜床身精密數控車床
高 精 度 主 軸
機床采用套筒式主軸，日本超高精密主軸軸承，保證主軸的高剛性和持久精度，主軸跳動<3μm。
高 效 率 加 工
機床主軸最高轉速4000轉/分鐘，X、Y 軸快移速度可達18米/分鐘?？梢耘渲米詣铀土蠙C，實現高速、高效自動化加工 。
床 身 結 構
高剛性密烘鑄鐵60°斜床身結構，排屑流暢，結構緊湊，造型美觀 。
高 精 度 進 給
進給各軸全伺候驅動，采用日本THK高精度滾珠絲杠，保證加工精度及長時間的精度保持，進給各軸重復定位精度<±1.5μm。
液 壓 刀 塔
采用高精度液壓刀塔，刀位數多，換刀高速、平穩、準確，大幅度節約加工時間 。
液 壓 尾 座
液壓式尾座，尾座導軌可拆卸，配置靈活，大大提高了軸類零件的加工精度和效率大幅度節約加工時間 。
強 力 切 削
高轉速、高精度液壓回轉缸，精密筒夾和高剛性精密動力卡盤配置，提高了韌性材料切削和強力切削的能力 。
數 控 系 統
采用FANUC數控系統，使機床具有高穩定性 。
機床規格參數
項目ITEM | 40A | |
加工能力 Capacity | 最大的回轉直徑 Max. swing diaover bed | φ400mm |
滑板上面最大的回轉直徑Swing over cross slide | φ150mm | |
最大加工直徑 Max process diameter | φ400mm | |
最大加工長度 Max process length | 400mm | |
主軸 Spindle | 主軸最高轉速 Max spindle speed | 4000r/min |
主軸通孔直徑Spindle through hole diameter | φ57mm | |
主軸可通過棒料直徑Through hole diameter | 筒夾(Collet chuck): φ42mm 卡盤(Chuck): φ45mm | |
主電機Main motor | 5.5KW/7.5KW(15min.rated)(FANUC) 7.5KW(CTB) | |
刀塔 Turret | 刀塔形式 Turret type | 液壓刀架Hydraulic turret |
刀位數 Number of stations | 8 | |
刀具尺寸 Tool size | 20×20/φ25mm | |
尾座 Tailstock | 尾座錐孔形式 Tailstock quill taper hole | MT4 NO.4 |
套筒直徑tailstock quill travel | φ60mm | |
套筒行程tailstock quill travel | 80mm | |
快移速度Rapid feed | X/Z軸快進速度 Axis traverse | 18m/min |
X/Z進給電機 Feed motors | 伺服1.2KW | |
X/Z軸行程 X/Z axis travel | 220/450mm | |
C軸(僅40C) | 最小控制角度 Min. control angle | 0.001°(Bzi編碼器) |
其它 Others | 中空液壓卡盤Chuck | 6" |
中空液壓缸Rotating hydraulic cylinder | 6" | |
電源容量Power capacity | 12KVA | |
機床尺寸(長×寬×高) Floor Space | 2360×1569×1780mm | |
機床重量 Mass of machine | 約3000kg about 3000kg | |
